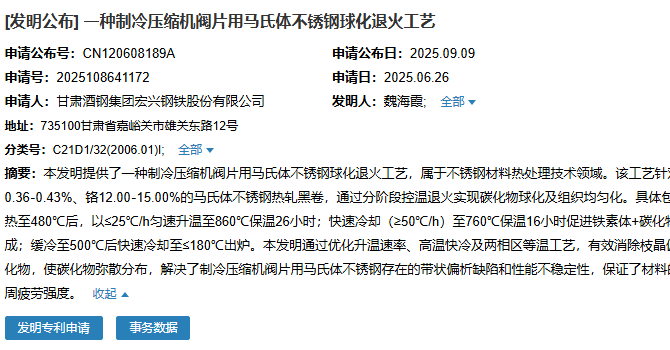

9月9日，甘肅酒鋼集團(tuán)宏興鋼鐵股份有限公司成功申請(qǐng)一項(xiàng)名為“一種制冷壓縮機(jī)閥片用馬氏體不銹鋼球化退火工藝”專(zhuān)利，申請(qǐng)公布號(hào)為CN120608189A，申請(qǐng)日期為2025年6月26日。

該發(fā)明提供了一種制冷壓縮機(jī)閥片用馬氏體不銹鋼球化退火工藝，屬于不銹鋼材料熱處理技術(shù)領(lǐng)域。該工藝針對(duì)含碳量0.36?0.43%、鉻12.00?15.00%的馬氏體不銹鋼熱軋黑卷，通過(guò)分階段控溫退火實(shí)現(xiàn)碳化物球化及組織均勻化。具體包括：全速加熱至480℃后，以≤25℃/h勻速升溫至860℃保溫26小時(shí)；快速冷卻（≥50℃/h）至760℃保溫16小時(shí)促進(jìn)鐵素體+碳化物平衡組織形成；緩冷至500℃后快速冷卻至≤180℃出爐。

該發(fā)明通過(guò)優(yōu)化升溫速率、高溫快冷及兩相區(qū)等溫工藝，有效消除枝晶偏析和串狀碳化物，使碳化物彌散分布，解決了制冷壓縮機(jī)閥片用馬氏體不銹鋼存在的帶狀偏析缺陷和性能不穩(wěn)定性，保證了材料的強(qiáng)韌性和高周疲勞強(qiáng)度。

_{（來(lái)源：國(guó)家知識(shí)產(chǎn)權(quán)局）}

_聲明：

_{以上內(nèi)容轉(zhuǎn)載自51不銹鋼網(wǎng)，如有侵權(quán)請(qǐng)告知?jiǎng)h除。}
